<프로젝터 전용 장식장>

 * 시스템 환경

  - 프로젝터 : LG HU85LA

  - 스 크 린 : NCS스크린 EX2(120인치)

  - 사 운 드 : 사이테이션 1100(SET)

 * 장식장

 - 개인 다이 작품

 - 사이즈 : 가로 280cm * 세로 50cm * 높이 35cm

 - 프로젝터 선반 : 65cm~70cm까지 확장

 - ~ 120인치 스크린 까지 적용

 - 다이난이도 : 상,    작업난이도 : 하



참 기나긴 다이 여정이었습니다. 힘들면서도 재미가 있었습니다.

다이작업을 쭉 정리 해보았습니다(역순).

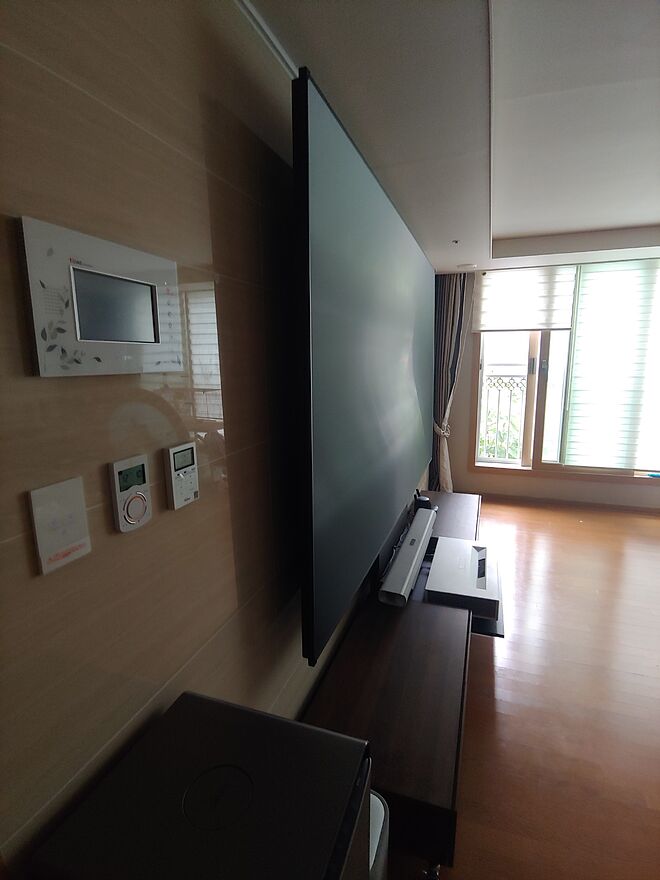

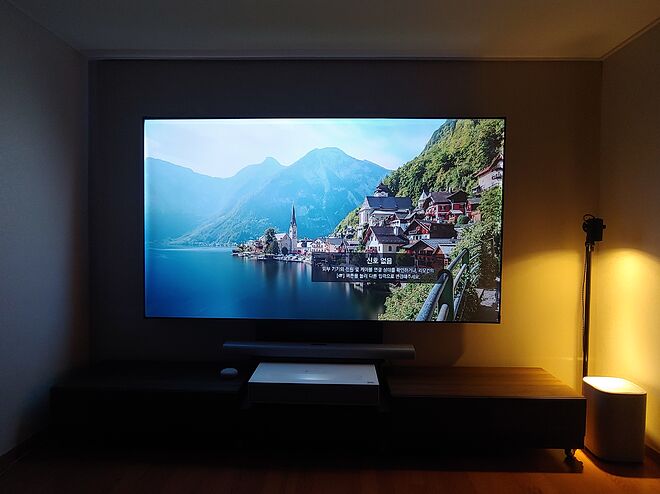

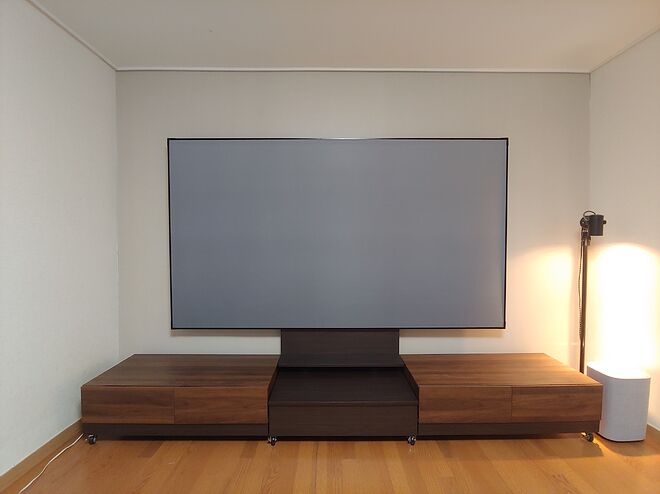

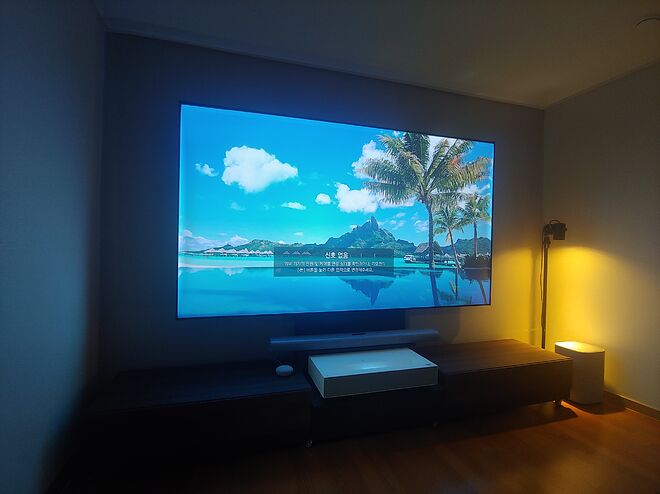

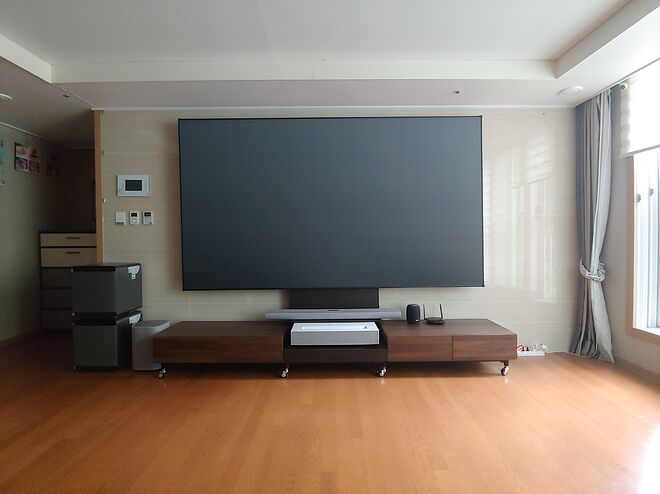

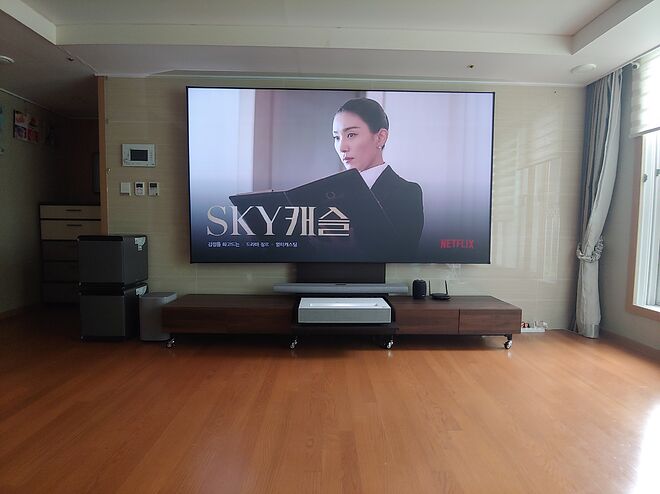

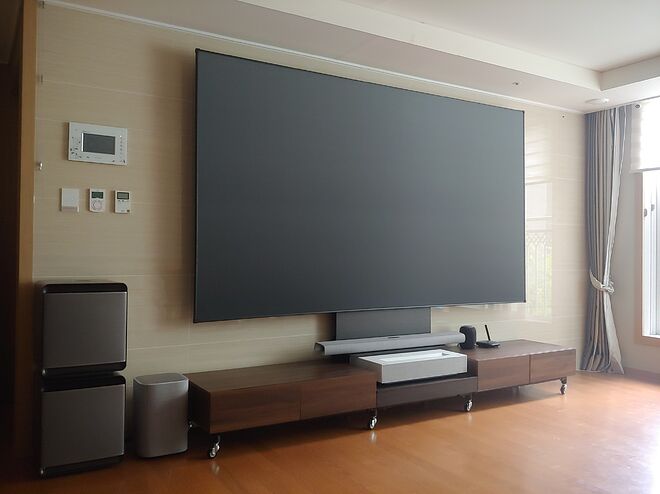

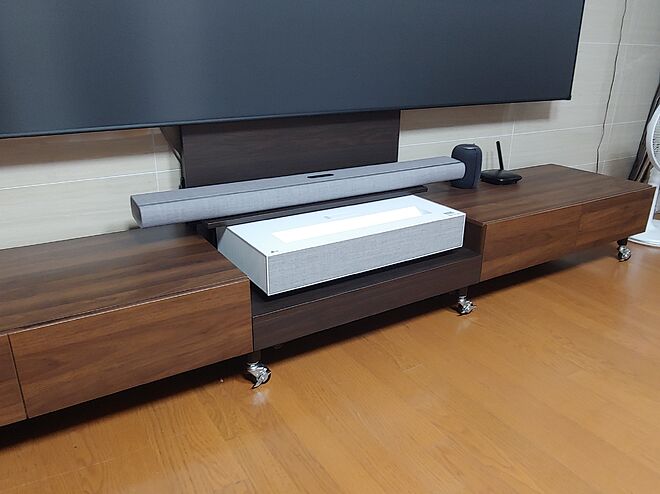

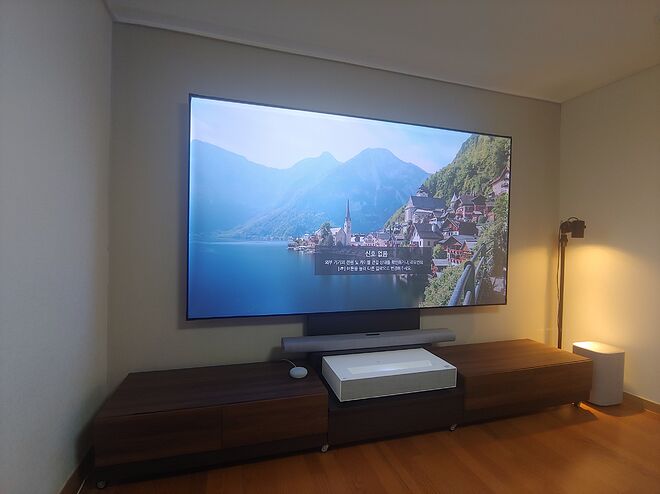

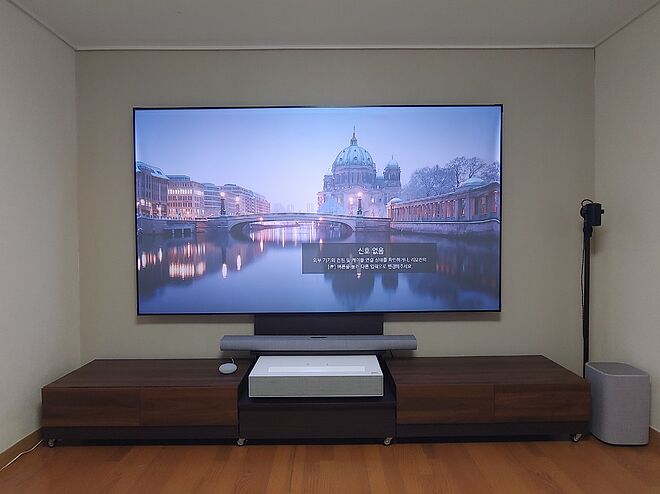

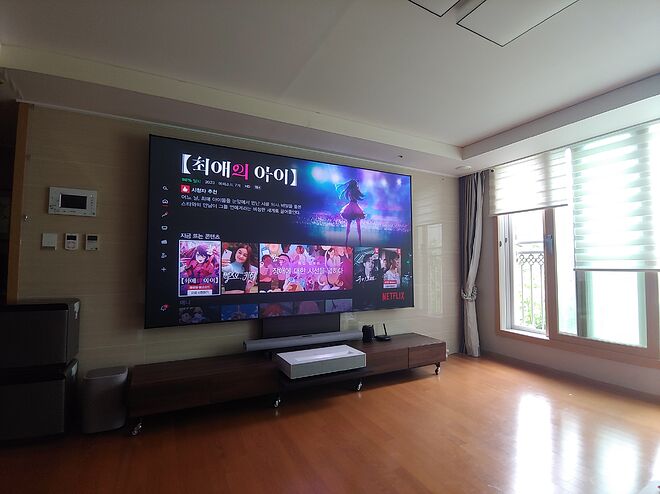

4. <전용장식장> - 최종 버전

  - 스크린 전동 슬라이딩 부분 디자인(구조) 변경(개선)

  - 서랍장 고정방식 개선(서랍장 교체 초 간편)

  - 사운드바 선반 삭제 -> 브라켓으로 직접 고정 또는 바 아래 받침대로...

  - 테이블 하단 가림용 합판(단순 고정) -> 서랍으로 변경

    * 더이상 변경은 없을 듯합니다.

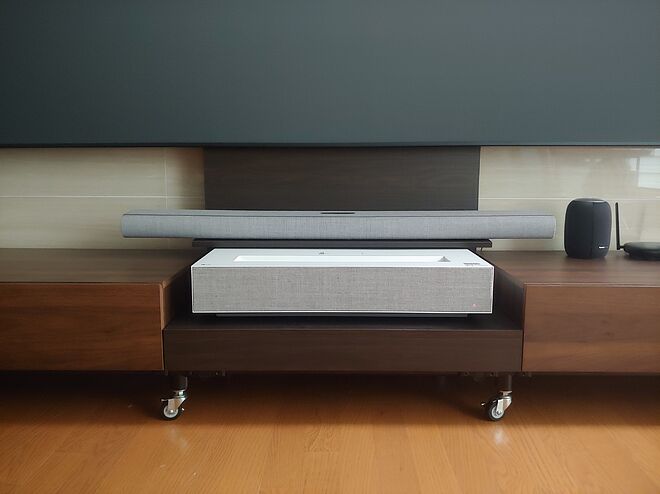

 (서랍 기능) - 리모컨 등 수납 용도

   * 구조도 갖추고 있어야 하고 선반사이즈, 부품선택, 부품적용 등 생각보다 어려운 다이네요.

     방법 찾기가 어려울뿐 작업은 쉽습니다~ ㅎ

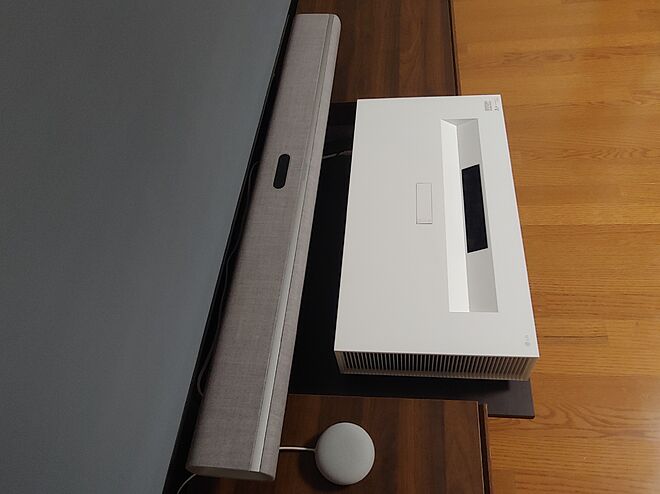

(사운드바 브라켓 이용 기둥선반에 직접 고정)

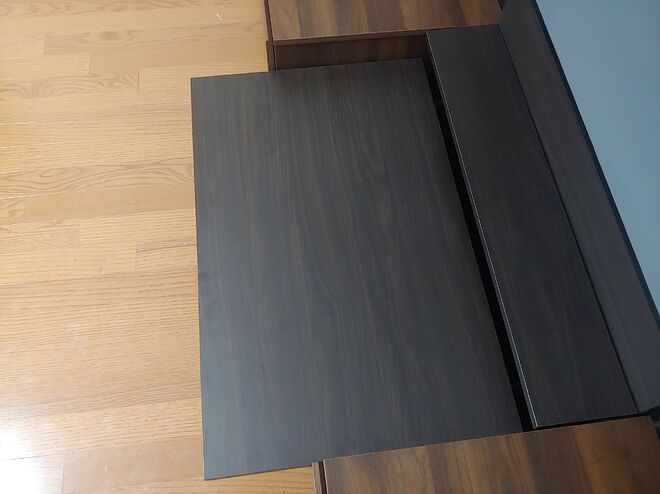

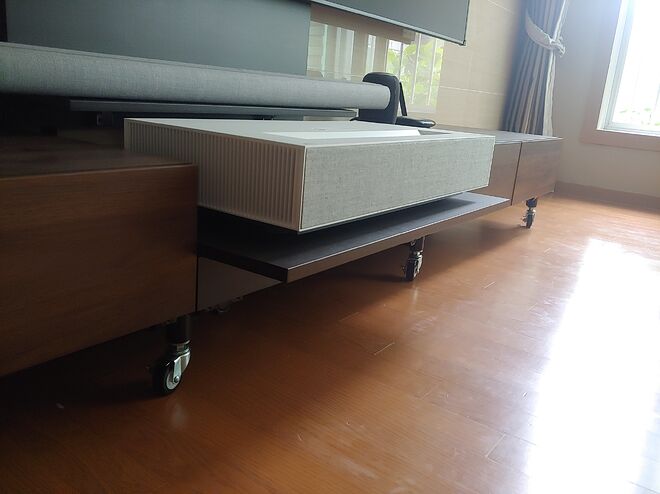

  (테이블 확장 시)


3. <전용장식장> -3차 버전

  - 파이프 길이, 구조, 부속, 전동기능 등 거의 모든게 이때 완성되면서 디자인이 심플해짐.

    정말 좋은 아이디어들이 막 떠오르더군요~

 - 이때도 충분히 만족스러워었습니다.



<전용장식장> - 2차 버전

  - 초기버전의 문제점을 개선하기 위해 디자인, 사용부품 등을 대부분 변경~

  - 티비 거치대 디자인을 장식장에 적용

  - 프로젝터 위치가 너무 높고 바닥가림 방식도 별로네요.(설계, 사용부품도 문제)



 1. <전용장식장> - 초기 버전

  - 동생 이사 기념으로 만들어 주면서...  전용장식장 다이가 시작되었네요.

  - 슬라이딩 선반,  스크린 전동 슬라이딩 기능이 있으며 사용은 가능한데

    처음 시도해 본거라... 모든게 많이 허접합니다. ㅎ



<슬라이딩 기능>

- 제작방식은 파이프+베어링 부속 조합으로 만들었으며

  3d프린터의 프로파일+베어링 부속 조합과 비교 할 수 있겠네요.

  부품간 조립성, 호환성 등이 동등한 수준이라고 보시면 됩니다. ㅎ

 - 전동기능은 아주 깔끔하게 잘 작동하네요^^



가.  테이블 수동 슬라이딩

  - 베어링적용으로 매우 부드럽고 흔들림이나 유격이 전혀 없기에 민감한 초단초점 프로젝트에

    적합한 방식이라고 봅니다.

  - 선반을 반듯하게 고정하는 방법이 있으며, 15~20cm까지 확장가능합니다.



나.  스크린 전동 슬라이딩

    - 120~125정도 스크린까지 적용 가능

      * 130인치 이상 스크린용 장식장도 이미 생각해 놓았음. ㅎ

    - 스크린 뒷편 프로파일(150cm)이 상하로 슬라이딩

       * 프로파일에 ㄴ자로 브라켓(프로파일용)고정후 스크린 걸어주면 됨

    - 전동부속은 리니어 엑츄에이터 사용

      * 120인치용, 130인치용 전동부품의 길이가 당연히 다르겠죠~

    - 기둥에 합판 고정(상하이동 가능) : 프레임 가림, 디자인 업, 사운드바 고정, 전선 통과 등

    - 디자인, 부품선택, 부품길이, 부품적용 등 방법 찾기가 어려울뿐 작업은 쉽습니다.

      부속선택, 조합방식도 훌륭하고 디자인도 정말 잘 빠진거 같음.  개인다이로는 넘사벽 수준...ㅎ



     (2차 장식장 버전 - 100인치 작동 영상)

 (원하는 위치에서 멈추고 셋팅완료 후 전원 차단하면 끝...)



<다이 작업>

 서랍장은 기성품으로 구입하였습니다.

 코팅선반은 주문하면 원하는 사이즈로 제작해줍니다.

 기본틀은 파이넥트라는 파이프와 연결부속을 사용했습니다.

 깔끔하고, 볼트조임방식이라 조립분해가 쉽고 연결부속도 다양해서 응용하기가 매우 좋습니다.

 파이프 길이가 오차가 있긴 합니다. 절단해서 보내 주는거라서...



<기타>

 좌,우,가운데,뒤(기둥) 4개의 파트로 구성, 연결되는 방식으로 연결부위만 조여주고 풀어주면 됨.

 분해, 조립 , 이동이 쉬운 작품입니다.

 장식장은 꽤 무겁기 때문에 바닥 기스 방지, 조립분해이동성을 고려 바퀴를 적용했습니다.

 서랍장은 4개의 서랍이 있고, 서랍장 뒷부분은 공간이 있어서...

 전선 등을 놓을 수 있어서 깔끔하게 정리가 가능합니다.



<마치며...>

프로젝터 전용 장식장이 있어서 홈시어터 셋팅이 너무 쉽고 편하네요.

고생한 보람을 느끼고 있습니다.

프로젝터를 티비 대용으로 사용하고 있지만...

아침에 햇살이 들어올때 빼고는 전혀 문제 없습니다.

스크린이 정말 많이 좋아진거 같습니다.

여유가 생기면 130인치로 업....  블룸즈베리랩 스크린도 써보고 싶네요.

이상 글을 마치겠습니다.  감사합니다~
