[AV]  스마트 모니터에서 hdmi to 광출력 컨버터연결 질문있습니다.


  696
2023-05-22 04:06:38


안녕하세요 tss-20 약 한달전에 영입 후 나름 잘 사용하고 있습니다.



최근에 타이젠이 들어있는 삼성 스마트 모니터로 모니터를 바꿨습니다.



처음에는 타이젠에서 외부 스피커로 소리를 들으려고 하면 블투 기능으로 밖에 못쓰는줄 알고



블루투스 dac를 구매해서 블루투스 to dac로 연결해서 들어왔습니다.



그런데 얼마전에 hdmi 포트가 hdmi earc를 지원한다는걸 알게 되어서



hdmi to spdif 컨버터를 사용해서 tss-20에 연결하면 5.1채널 사운드와 hdr컨텐츠를 동시에 즐길 수 있지 않을까 해서 검색해봤습니다.

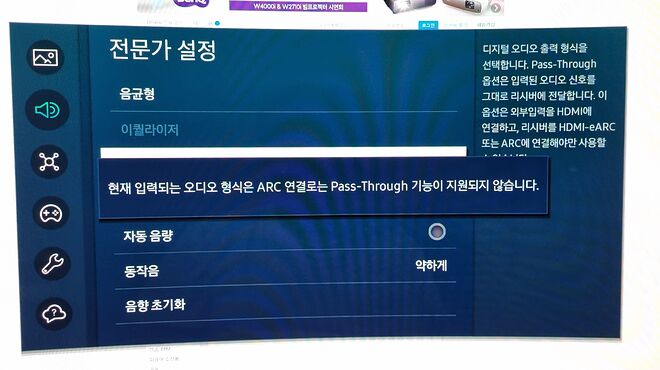

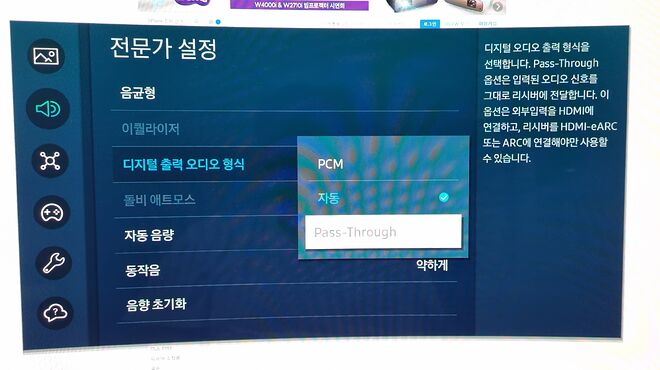

우선 아래 사진에서 오른쪽 설명란을 보면 hdmi를 spdif로 컨버터 과정을 거치고 5.1ch 스피커에 연결해주면 5.1채널 사운드가 나올 것 같은데 제 생각이 맞을까요??

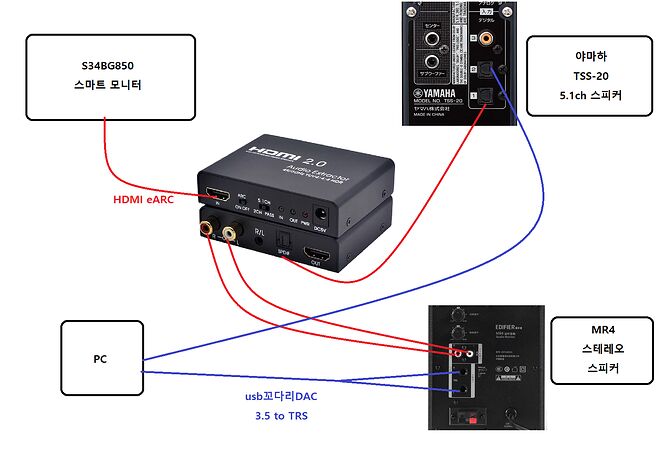

hdmi로 소리만 추출하여 5.1채널이 가능하다는 가정하에 아래 구성도를 그려보았습니다.





우선 스피커는 tss-20외에 mr4 스피커 한조가 더 있습니다.



그래서 연결 방식은 아래와 같이 4가지 입니다.



1. 모니터 - hdmi - 컨버터 - spdif - tss-20 (타이젠 환경)

2. 모니터 - hdmi - 컨버터 - rca - mr4 (타이젠 환경)

3. pc - spdif - tss-20 (pc환경)

4. pc - 꼬다리dac - 3.5 to trs 케이블 - mr4 (pc환경)


 가장 간단한건 모니터, pc 모두 컨버터에 연결해서 컨버터에서 입출력을 조작하는 방법인데



pc환경(윈도우)에서는 아무래도 모니터는 화면 출력만 담당하니 hdmi로 사운드 정보를 가져오는건 불가능 할 것 같더라구요....







질문이라기 보다 이렇게 사용해도 되는지에 대한 회원님들의 경험담을 듣고 싶어서 글을 쓰게 되었는데, 혹시 스마트 모니터에서 hdmi로 연결해서 넷플릭스나 5.1채널 사운드 영상을 시청하시는 분들이 계시는지랑 만약 계신다면 위에 처럼 연결해도 정상작동 할지에 대해서 간략한 후기(경험담)라도 댓글로 달아주시면 시스템 구성하는데 많은 도움이 될 것 같습니다.



짧지 않은 글 읽어주셔서 감사합니다.







5
Comments
Updated at 2023-05-22 06:16:35

야마하 TSS-20 으로 나는 가수다 시청했을때 그 감동을 아직도 잊을 수가 없네요. 음장효과, 분리도 너무 좋았던 좋은 제품이었죠



그림에서는 PC와 모니터는 연결이 안되어있군요.

PC의 DP => 모니터 DP
컨버터의 ARC 스위치를 ON

컨버터의 SPDIF출력을 TSS-20의 SPDIF IN ( 그림이 맞음 )

이미 PC에서 모니터로 영상과 오디오를 모두 보내고 컨버터 통해서 TSS-20으로 전달되므로 PC와 TSS-20의 SPDIF 연결은 해제



제품을 사용해본 적이 없고 그림만 보고 구상을 해본 것입니다.

WR
Updated at 2023-05-22 06:16:01

댓글 감사합니다.


우선 5.1채널 스피커가 있음에도 스테레오 스피커를 사용하려는 이유는 z906매물 뜨기를 기다리다가 최근 빅스마일데이 행사에서 궁금증을 못 참고 mr4스피커를 구매하게 되어서 입니다.(아직 도착은 안했지만 미리 구성도만 그려봤습니다.) 일단 z906 영입전까지 5.1컨텐츠는 tss-20으로 즐기고 유투브나 음감은 mr4로 즐기려구요..;;



그리고 모니터랑 tss-20연결에서 hdmi to spdif컨버터를 사용하려는 이유는 스마트모니터(타이젠) 기능 때문입니다. 물론 윈도우 환경에서 madvr코덱으로 hdr 잘 뽑아주는 영상 볼 수 있습니다. 하지만 같은 해상도 영상을 타이젠에서 재생하면 더 선명하게 보여주더라구요 프레임 보간은 덤이구요



그러다 보니 최근에 유투브 영상 외에 컨텐츠는 타이젠에서 봅니다. 하지만 타이젠은 독립os로 윈도우랑 연동이 안되는걸로 알고 있습니다. 그래서 본문에서 적었듯이 '모니터 - 블루투스 - dac - tss-20'으로 스테레오 사운드로만 들었습니다. 또한 댓글에서 설명해주신 '모니터 - hdmi - 글카' 연결은 타이젠에서 영상 재생시 사용이 불가능하지 않나요?(타이젠 이용시 pc를 꺼두는 것도 있고 혹은 pc를 켜두면 '타이젠(모니터) - hdmi - 글카 - tss-20' 연결시 타이젠에서 영상 시청시 소리가 날지 잘 모르겠네요.



혹시나 도면 pc사용 환경에서 컨버터로 연결된 hdmi가 영상 출력용이라고 생각하셨다면 도면에는 없지만 hdmi arc는 오디오 송출해서 spdif로 컨버터 후 tss-20에 5.1사운드를 전송해주는 역할이고, 화면 송출은 모니터 - dp케이블 - 글카 따로 사용합니다. hdmi는 순전히 오디오 송출용으로 생각하고 있습니다.(돌비 지원 사운드바로 예를 들자면 '모니터 - hdmi - 사운드바' 인걸 '모니터 - hdmi - 컨버터 - spdif - tss-20'순으로 사용하려고 합니다)







2023-05-22 06:22:09

PC의 DP => 모니터 DP
컨버터의 ARC 스위치를 ON

컨버터의 SPDIF출력을 TSS-20의 SPDIF IN ( 그림이 맞음 )



z906 기다리고 계셨군요. 저한테 z906 있습니다 ㅋㅋㅋ

저도 TSS-20 사용하다가 Z906으로 바꾸었고 지금은 AV리시버 사용중이구요

Z906 어마어마한 녀석이죠. THX인증 받아서 소리도 왠간한 입문형 리시버 씹어먹죠.



며칠전에 전원 켜보니까 INPUT 버튼이 언먹고 먹통이어서 로지텍에 문의를 해볼려고 합니다. 정상으로 돌아오면 중고장터에 싸게 올릴게요~~

WR
2023-05-22 06:35:59

솔직히 av리시버면 돌비사운드 및 입출력단자 같은 모든 문제가 해결 되는데 가격을 떠나서 크기가 너무 무지막지해서 데스크파이에선 둘 공간이 엄두가 안나더라구요

그리고 오늘부터 z906기원 장터 존버 들어갑니다 ㅋㅋ

Updated at 2023-05-22 06:46:23

네. ㅋㅋㅋ

로지텍 문의해보고 큰문제 아니면 도움받아 볼게요. 장터 등록전에 댓글로 알려 드릴게요~~~

아까 처음 댓글 썼을땐 모니터가 OTT기능이 되는줄 몰랐네요. PC만 이용하시는건줄 알고~ ㅋㅋ

삼성 스마트 모니터 참... SPDIF단자 하나 넣어주지... 그럼 컨버터도 필요가 없는데 말입니다. 그거 달아주는데 얼마나 한다고 ㅋㅋㅋ
